本文是关于图纸集三个实用插件之一的SSMPropeditor，也是最重要的一个，因此放在第一篇来讲述。

前文提到，利用图纸集我们可以批量的打印图纸、转换PDF、生成图纸目录、快速处理图号、图名，还可以在图纸中创建超链接，具有非常强大的管理功能。虽然图纸集本身的功能很强大，但是创建、修改图纸集还是需要耗费一定的精力。

那我们今天就看看利用这个小工具如何能大大提高效率的。

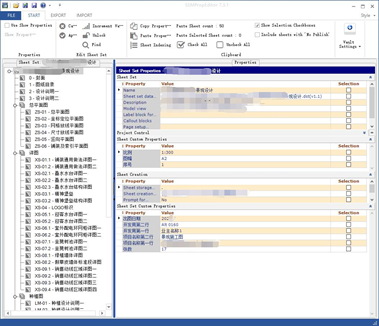

首先看一下界面，是现在流行的ribbon界面，很容易上手。目前界面为英文，还有法语、德语等，汉化工作正在进行中。已经配合开发者完成汉化工作，大家可以放心使用。

最上方是工具的ribbon界面，左边是图纸集的列表，右侧为具体的属性内容。

下面以两个最常见的需求，来讲解一下：

1. 图纸序号：

很多公司都有此要求，除了正常的图号ZS-xx，XS-xx之类，前面还要加一个需要，用于标记图纸张数，还有的公司要求在图签上标记“序号/张数”。貌似也没有多难，毕竟图都画了😂。但是如果后期删除或者增加一张或者几张图纸呢？不可能每次修改，都仔细重新顺一下这个编号吧？

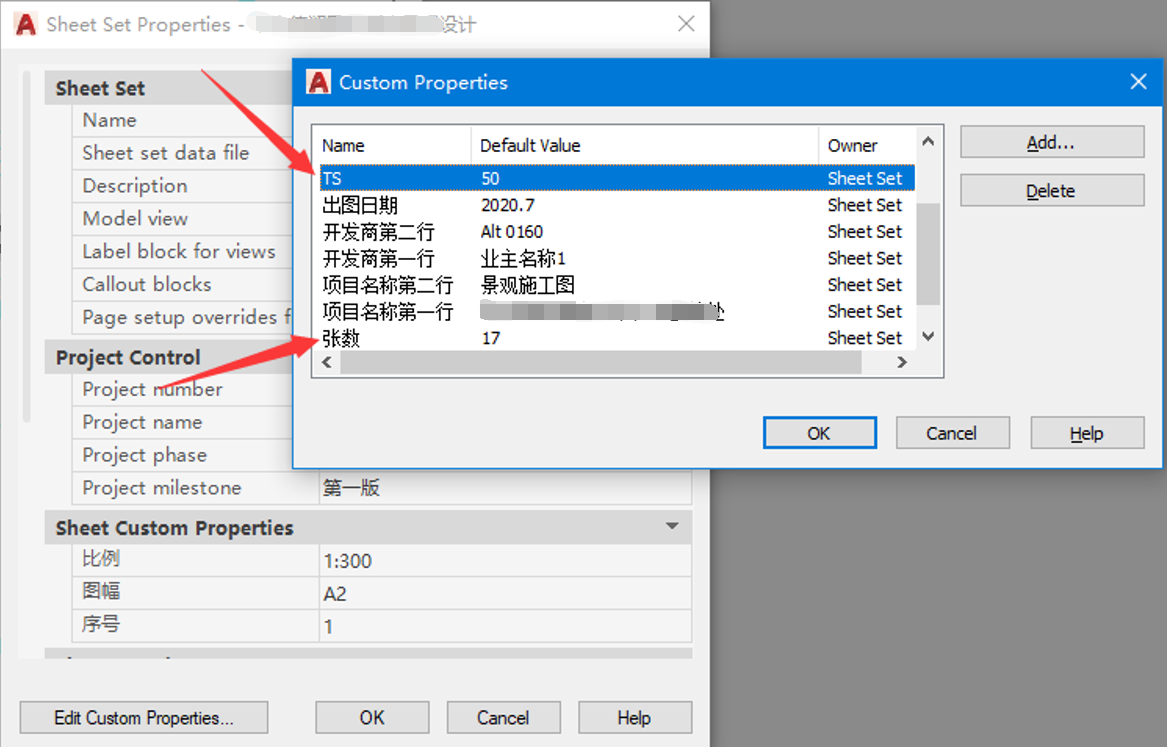

首先，我们需要在图纸集的特性中定义这两个特性这两个名称可以随自己喜好设置，一个是序号，一个是图纸总张数，并插入到图签的相应位置。

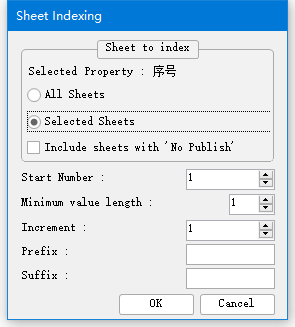

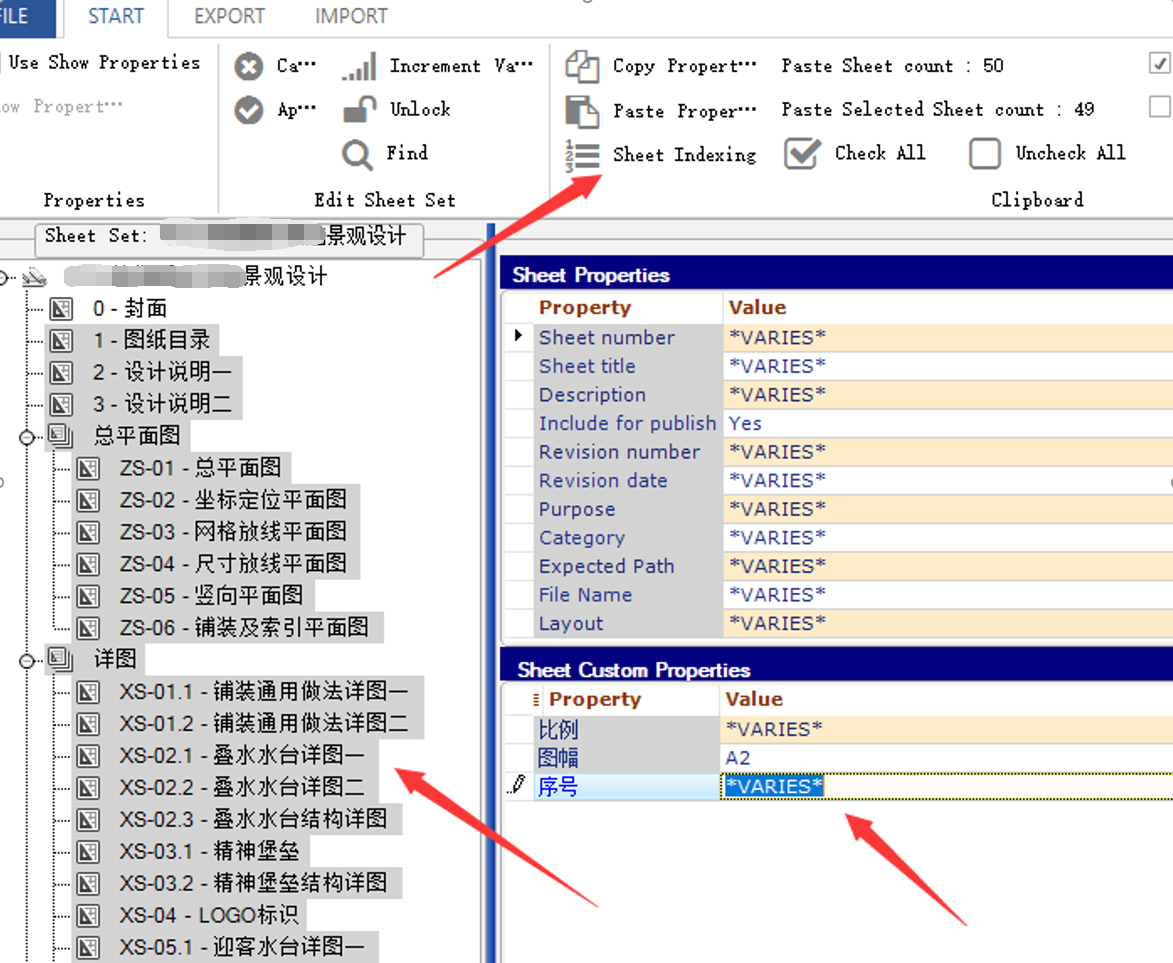

然后在ssmpropeditor中，先选择需要应用需要的图纸，然后选择右侧的序号（varies意思是这些图纸的此内容是不同的，无需纠结），然后点击ribbon中的SheetIndexing，就是图纸索引，用此默认设置就可以生成序号，当然，也可以增加前缀后缀，还可以把起始序号修改。

这样，序号就会自动排好了。

2. 修改图纸属性：

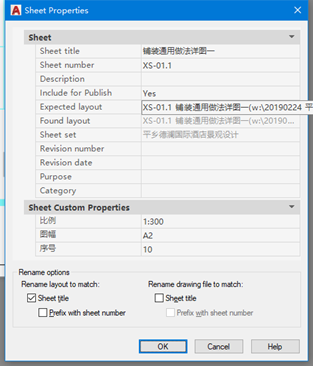

我们利用Autocad自带的图纸集管理器，如果想要修改图纸的属性，至少需要点击三次鼠标才能到修改界面，左键点击以选中图纸，右键，然后点特性，这样才能调出以下的窗口

然后修改完这一个，还得点击确定，然后重复以上操作，以修改下一个。

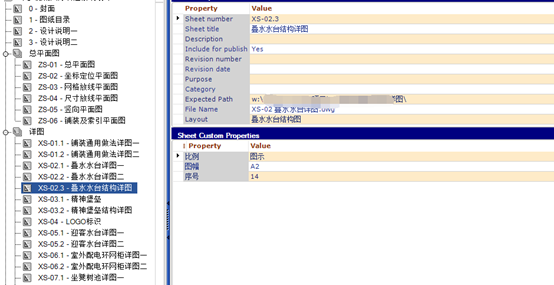

而在ssmpropeditor中，我们只需要选中相应的图纸，相关的特性就直接显示出来。

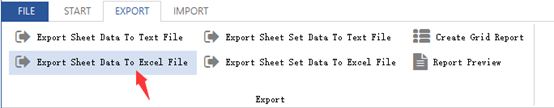

如果这样一个个改还觉得麻烦，那我们就把图纸集导出为excel文件来快速修改吧。

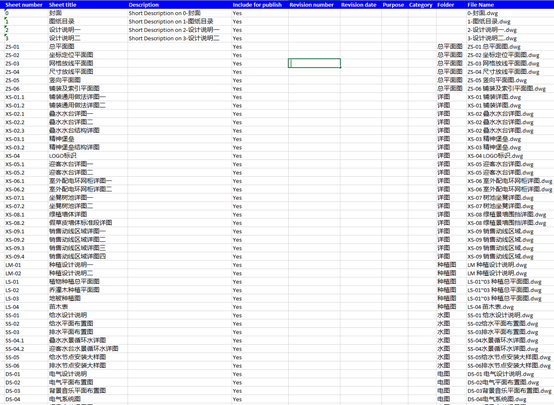

这样，excel熟练的小伙伴们就可以很方便的进行操作了，比如上一个需求，直接这里拖拽复制单元格就完成了。

以上，以两个最常用的需求为例，讲解了以下ssmpropeditor的操作，肯定还有更多的需求，这里也不方便一一展开，如有特殊的需求，可与我联系。
